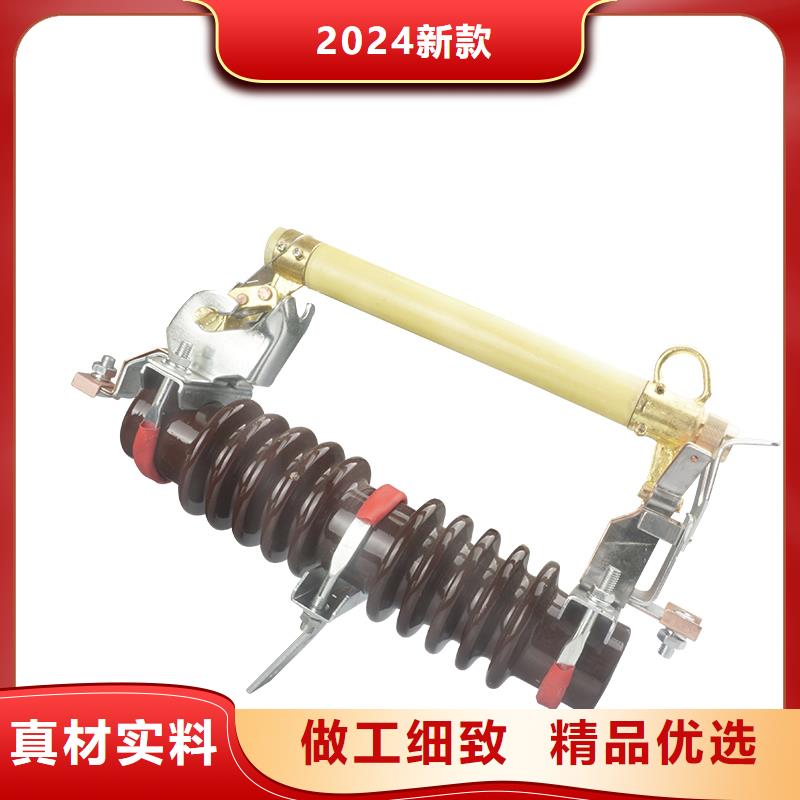

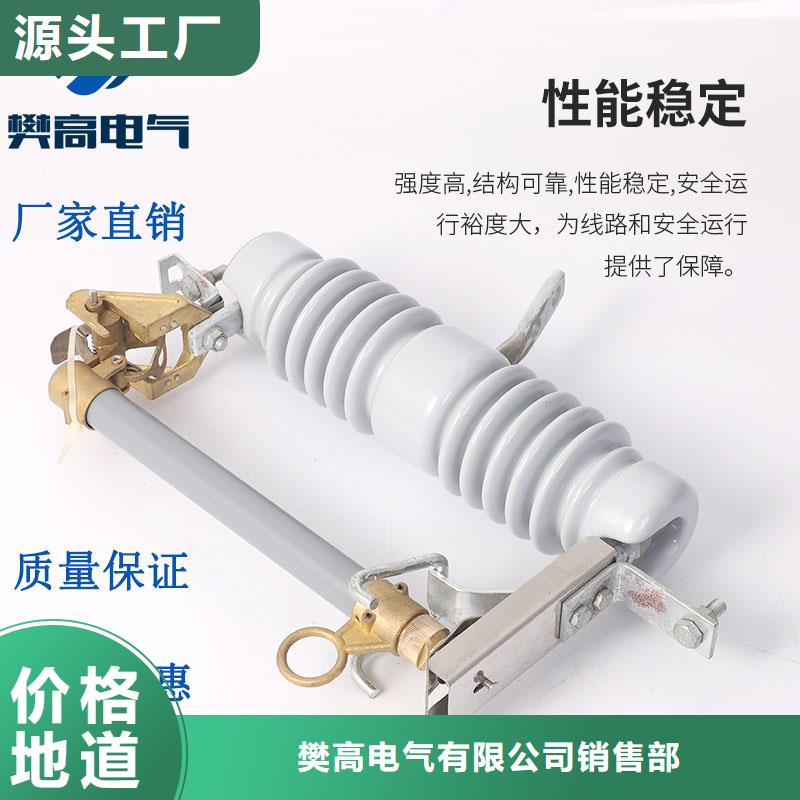

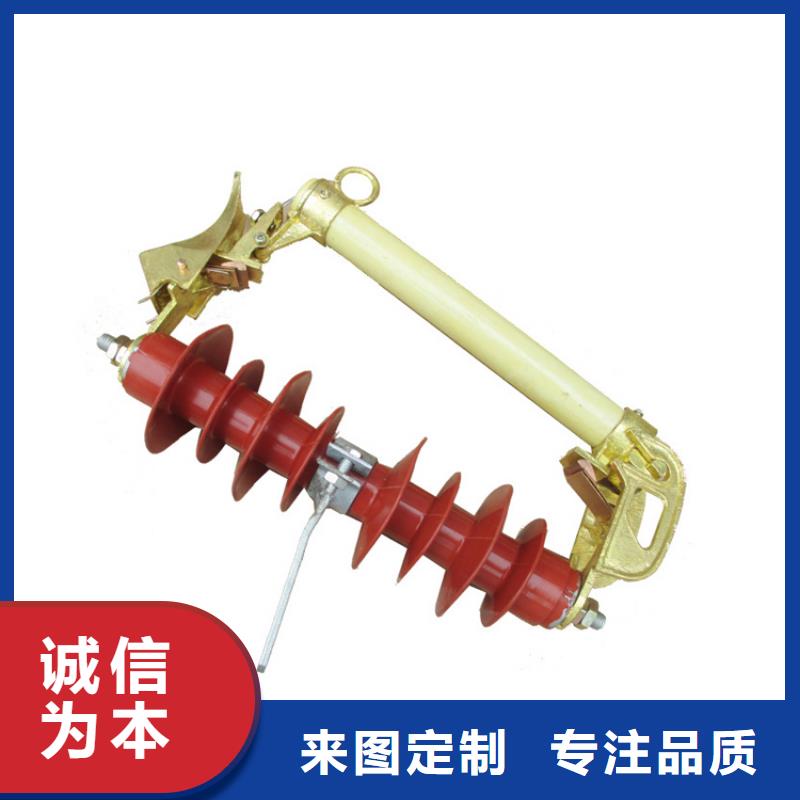

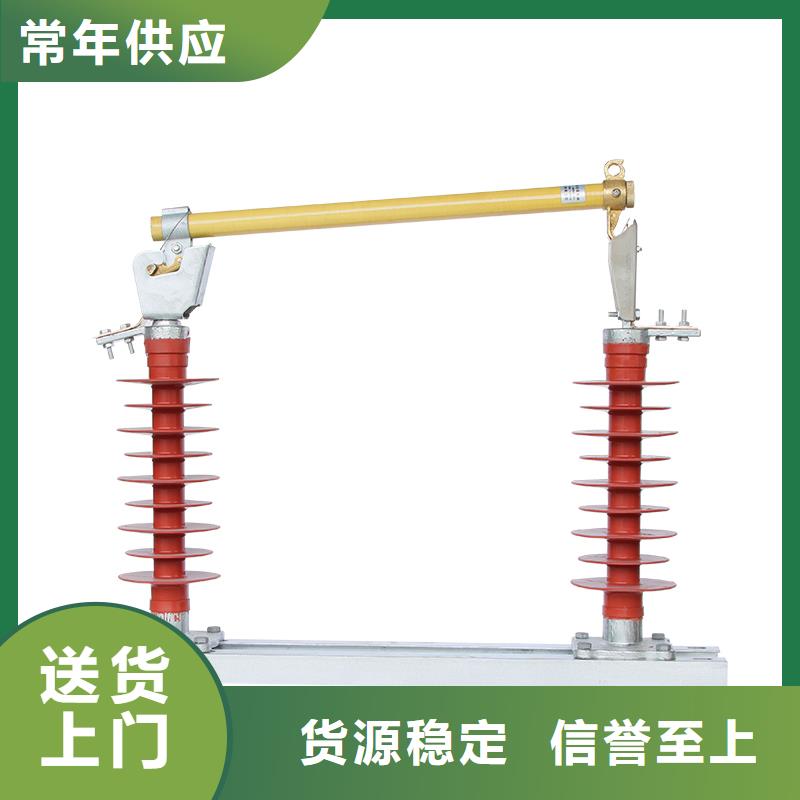

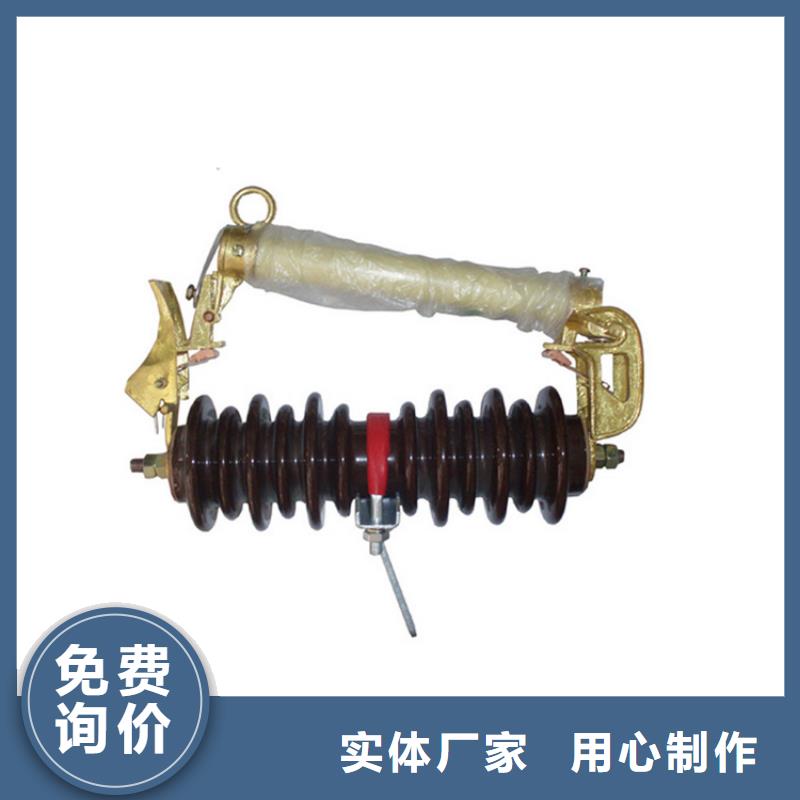

此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，终引起熔管烧毁，等事故。一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值。成编辑跌落式熔断器由绝缘支座、动静触头、熔丝管三部分组成。静触头安装在绝缘支座两端，熔丝管由内层的消弧管和外层的酚醛纸管或还氧玻璃纤维布管组成。工作原理编辑拉负荷跌落熔断器增加了性辅助触头及灭弧罩，用以分合负荷电流。跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，故障电流使熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量气体，使管内形成很高的压力，并沿管道强烈纵吹，电弧迅速被拉长而熄灭。熔丝熔断后，下部静触头失去张力而下翻，使缩紧机构释放熔丝管，熔丝管跌落形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静触头依然接触，继续用绝缘杆拉动触头，辅助触头也分开，在出头之间产生电弧，电弧在灭弧罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。功能用途编辑跌落式熔断器适用于频率为50HZ、额定电压为35KV及以下的电力系统中，装在配电变压器高压侧或配电之干线路上。

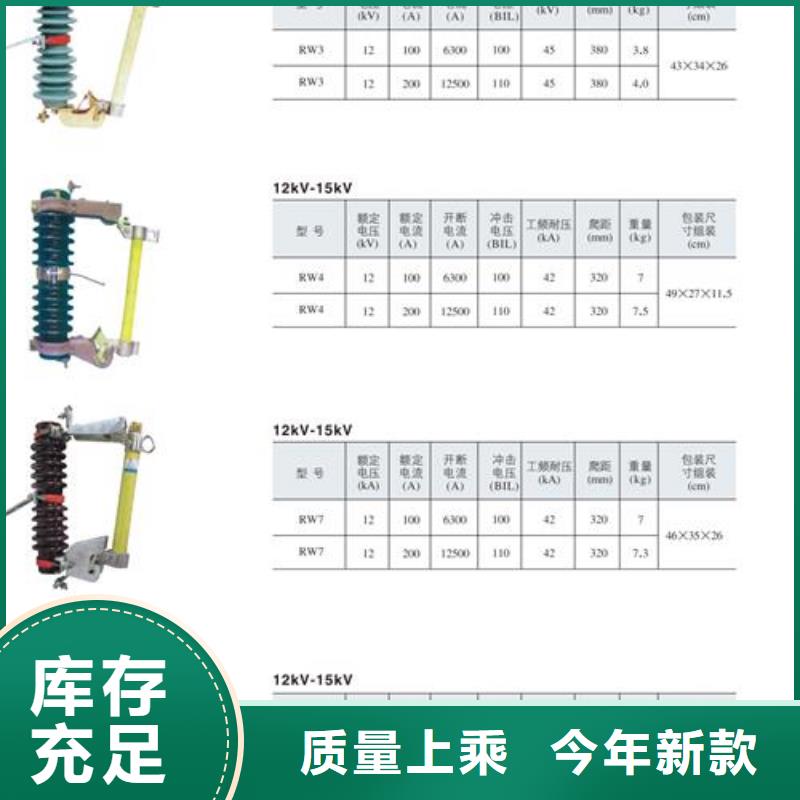

跌落式熔断器是10kV配电线路分支线和配电变压器常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个高压跌落式熔断器高压跌落式熔断器明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个作业环境，增加了 检修人员的感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及。户外跌落式熔断器适用于交流50HZ，额定电压10KV的电力系统中，作输配电线路和电力变压器的过载和短路保护以及分、合额定负荷电流之用。广泛使用的户外跌落式熔断器的型号有RW7型、RW11型和RW12型三种。熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出 部跌落式熔断器跌落式熔断器分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。在现实的 1．产品正常使用条件：环境温度不高于+40度，不低于-40度；海拔高度不超过1000m；风速不超过35m/s；地震强度不超过8度。 2．产品不适用于下列场所：有燃烧或危险的场所；有剧烈震动或冲击的场所；有导电、化学气体作用及严重污秽盐雾地区。

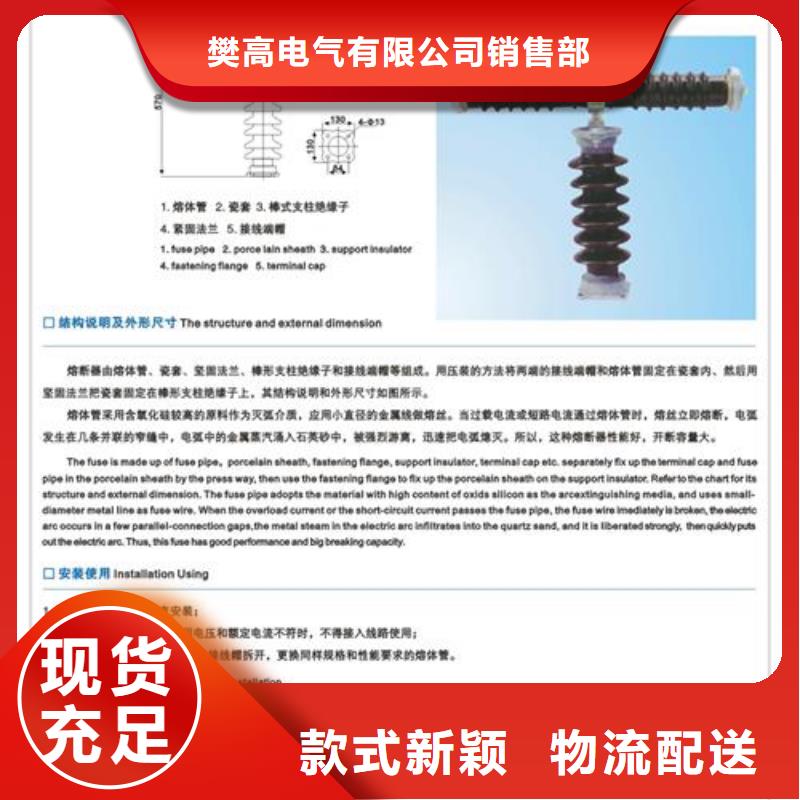

熔断器的选择主要依据负载的保护特性和短路电流的大小选择熔断器的类型。对于容量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数适当小些。通常选用铅锡合金熔体的RQA系列熔断器。对于较大 容量的电动机和照明干线，则应着重考虑短路保护和分断能力。通常选用具有较高分断能力的RM10和RL1系列的熔断器；当短路电流很大时，宜采用具有限流作用的RT0和RTl2系列的熔断器熔体的额定电流可按以下方法选择：1、保护无起动过程的平稳负载如照明线路、电阻、电炉等时，熔体额定电流略大于或等于负荷电路中的额定电流。2、保护单台长期工作的电机熔体电流可按大起动电流选取，也可按下式选取：IRN≥(1.5 ～2.5)IN式中IRN--熔体额定电流；IN--电动机额定电流。如果电动机频繁起动，式中系数可适当加大至3～3.5，具体应根据实际情况而定。3、保护多台长期工作的电机（供电干线）IRN≥(1.5～2.5)INmax+ΣININmax-容量大单台电机的额定电流。ΣIN其余.电动机额定电流之和。主要分类熔断器根据使用电压可分为高压熔断器和低压熔断器。熔断器（图8）熔断器（图8）根据保护对象可分为保 护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。敞开式熔断器结构简单,熔体完全暴露于空气中,由瓷柱作支撑，没有支座，适于低压户外使用。分断电流时在大气中产生较大的声光。半封闭式熔断器的熔体装在瓷架上，插入两端带有金属插座的瓷盒中,适于低压户内使 用。分断电流时,所产生的声光被瓷盒挡住。管式熔断器的熔体装在熔断体内。然后插在支座或直接连在电路上使用。熔断体是两端套有金属帽或带有触刀的完全密封的绝缘管。这种熔断器的绝缘管内若充以石英砂，则分断电流时具有限流作用，可大大提高分断能力,故又称作高分断能力熔断器。若管内抽真空,则称作真空熔断器。
