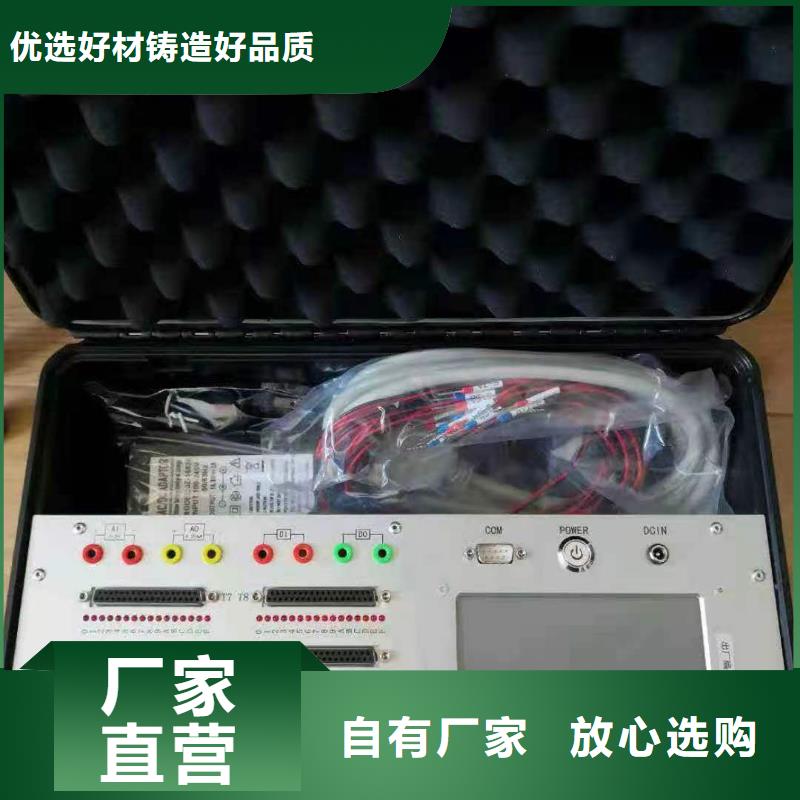

南阳唐河SOE测试仪、南阳唐河当地 SOE测试仪 面板布局（以TH-128为例 见下一页1：外接电源插座(充电插座)2：触摸液晶屏3：电源开关4： 测 试 输出电缆线插座（DB37）5：模拟量输入端(AI)6：模拟量输出端(AO)7：开关量输入端（DI）8：开关量输出端（D0）9：联机通讯接口（RS232） 10.信号输出显示灯4、南阳唐河当地输出插座和通道序号TH-128 多功能型 SOE测试仪 共有 8 个DB37 型输出插座。每个插座包含 16 个输出通道， 共计 128 个 输 出 通 道。每个 DB37 插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的 SOE 设备，可选配专用的测试力电缆。其中通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的 DCS 系统规格单独订购。5、南阳唐河当地触发输出时序图TH-128 SOE测试仪 常规的测试触发方式有顺序触发、南阳唐河当地逆序触发、南阳唐河当地分组同步触发和重复脉冲触发 4 种。需要特殊触发时序的用户，可以使用自定义触发模式，其设置方法详见第四章说明。

南阳唐河SOE测试仪本装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、南阳唐河产品主要功能及特点?国内首创将系统、南阳唐河测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?

南阳唐河SOE测试仪顺序触发模式下的输出时序如下：5-2、南阳唐河附近逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：5-3、南阳唐河附近分组同步触发 该模式下64个DO输出通道被分为4组，每组16个通道，对应仪器面板上的T1-T4插座。启动触发后，每组的16个通道被同步触发，顺序按T1-T2-T3-T4。该模式可用于对多个SOE卡件做对此试验，以验证多个卡件的标准时钟是否同步。群组触发模式输出时序如下：5-4、南阳唐河附近重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或任何干接点型DI通道做抗干扰滤波特性试验。输出时序如下：三、南阳唐河附近测试操作步骤1、南阳唐河附近测试电缆连接根据不同SOE系统类型，测试仪的输出接线方式有两种。种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI接线端子，另一端的DB37插头按排序需要插接到信号发生器的输出插座上。第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到SOE模件。这种连接需要用户提供其SOE系统DI模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。使用时无需解开原来的DI端子引线。不管使用哪一种连接方式，都应确保连接后的SOE通道，在整个测试过程中不被原有的用户信号触发。2、南阳唐河附近接好测试电缆后接通测试仪电源。
