江苏盐城电能质量分析仪 变送器在主界面点击变送器按钮进入变送器检定设置界面（如图13所示）：图13 变送器检定设置界面进入变送器检定设置界面，可以在此界面设置参数，选择直流或交流类型的变送器，再选择输出类型，，然后设置变送器的输入输出电压电流量程等等参数，选择检定方案，此方案为系统设置里面设置的检定方案，具体去看6.1，然后点击下一步，进入检定界面（如图14所示）。图14 变送器自动检定界面1图15 变送器自动检定界面2图16 变送器自动检定界面3在检定界面可以点击数据查看可查看所选择检定方案（如图15所示），点击自动检定，系统将按照检定方案来检定一个个设置好的检定点（如图16所示），然后系统会读取输出的实测值，接着计算出误差，检定完成可以按保存按钮来实现数据的保存。图17 变送器手动检定界面点击手动检定进入手动检定界面（如图17所示），可以在此界面检定单个检定点，在检定过程中可修改检定参数。图18 变送器记录查看界面图19 变送器数据显示界面在变送器检定设置界面，点击数据查看进入记录查看界面（如图18所示），可通过方向键或者点击来选择要查看的记录，然后点击查看，进入数据展示界面（如图19所示），可查看之前自动检定保存的记录，在此界面可以删除之前记录的数据。

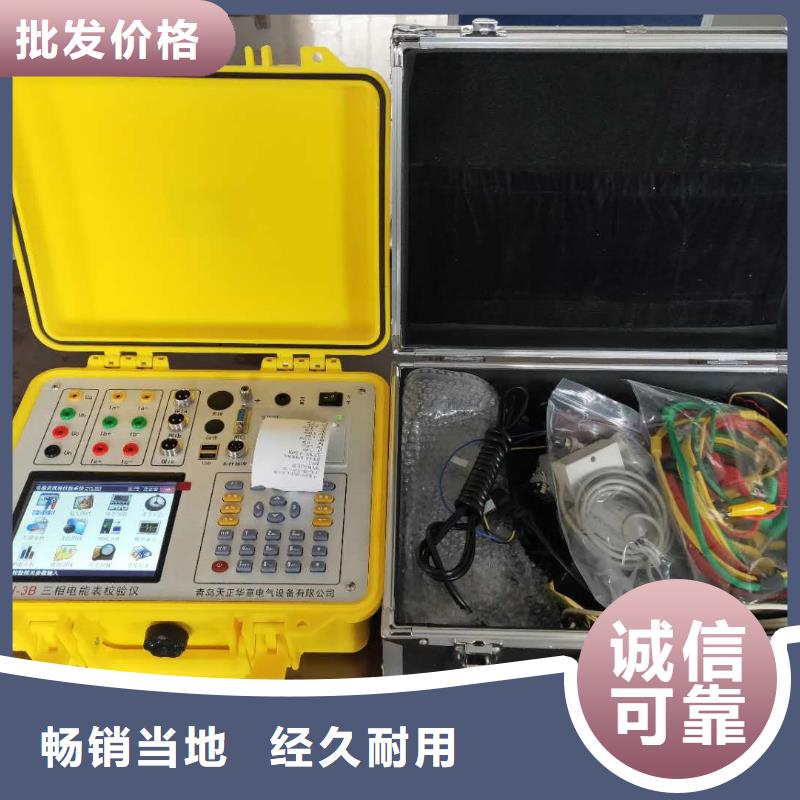

江苏盐城电能质量分析仪 结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。（一）、外型结构尺寸图一、主机与配件箱尺寸仪器外观正视如图二：图二、仪器正视图仪器面板左上方是电压端子、电流钳输入端口，上方中部是打印机，左下方是液晶显示屏，右下方是按键区，右上方是充电口、开关、USB口、232接口等其它端口区域。?电压电流输入端子包括：4个电压输入端子UA、UB、UC、UN；3个钳形电流互感器端口（A相钳、B相钳、C相钳）。?232串行口（用于上传保存的数据至计算机）；同时还可用来更新程序；注意：本接口与电脑的连接必须用随机配备的专用通讯电缆，普通串口线不适合本接口的使用。?充电器接口，用于连接充电器，当仪器电量不足时将充电器接到此接口给仪器进行充电。?电源开关用来控制仪器的开机或关机状态。?USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量移动存储器使用，可将存储的数据文件拷贝、备份。
