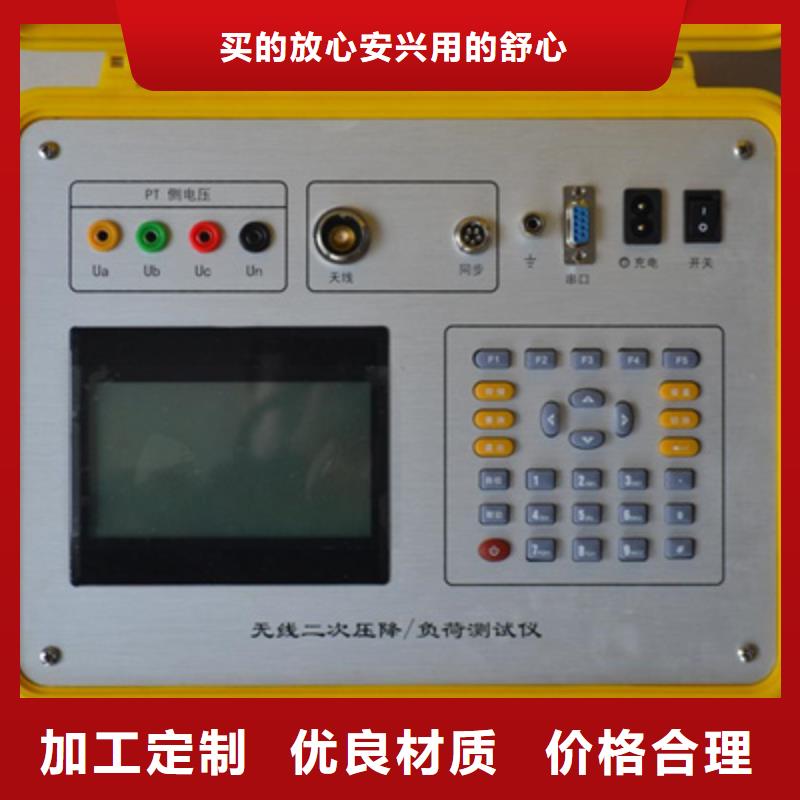

江苏盐城二次压降负载测试仪电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就很容易造成PT二次的短路情况，这是很危险的故障。在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确定要求。实际上互感器实际二次负荷对互感器的误差有着大的影响。目前市场上的二次负荷测试方法大多采用伏安相位法来测试，这种方法存在接线麻烦，需要断开电流回路接入测量，读数不直接等缺点。TH-106C无线二次压降及负荷测试仪是分布式无线同步测量电压互感器二次压降负荷以及伏安相位等电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作二次负荷在线测试仪和三相相位伏安表使用。两台同时使用时可以无线同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次压降，二次负荷，测试现场不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引起的电网事故，既保证了电能计量的准确性，又不影响电网的稳定运行，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。TH-106C无线二次压降及负荷测试仪彻底解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，简单实用。无线二次压降负荷测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪,单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量,具有体积小，重量轻，携带方便，接线简单，测试准确等优点。

江苏盐城二次压降负载测试仪所示为四线PT负荷测试判别结果，包括：PT侧A相电压， B相电压，C相电压， A相电流，B相电流，C相电流，A相力率，B相力率，C相力率，A相相角，B相相角，C相相角；A相电导，B相电导，C相电导；A相电纳，B相电纳，C相电纳；A相负荷，B相负荷，C相负荷。9．单相CT负荷屏在选中主菜单‘单相CT负荷测试’功能后，按键进入‘单相CT负荷’屏，同时进入测试过程，测试计数开始计数，计够60次后测试完毕，显示测试结果，如（图十六所示）。图十六 单相CT负荷测试图十六所示为单相CT负荷测试屏测试判别结果，包括：CT端口电压、电流、功率因数、电阻、电抗、负荷。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。10．历史记录屏查询历史记录用，可存储200条历史记录，如图十七。图十七 历史记录11．频谱分析屏测试谐波含量，可测32次谐波。按↑、↓键翻页，按←、→键切换通道分别查看Ua、Ub、Uc、Ia、Ib、Ic谐波情况。
